Выдвижные системы для мебели - это комплектующие элементы, которые позволяют создавать механизмы для выдвижения ящиков, полок и других элементов мебели из корпуса.
Эти системы могут быть выполнены из различных материалов и обладают разной грузоподъемностью и функциональностью. Использование выдвижных систем позволяет удобно хранить вещи и облегчает доступ к ним.
В статье постараемся показать основные выдвижные системы, которые наиболее популярны в мебельном производстве и применяются для изготовления корпусной мебели из ламинированного ДСП.
Каталог «BLUM» в формате PDF
Каталог «HETTICH» в формате PDF.
• Мебельные направляющие метабокс
• Шариковые мебельные направляющие (телескопические)
• Роликовые мебельные направляющие
• Выдвижные ящики Moovit от hafele
• Мебельные направляющие тандембокс блюм
• Мебельные направляющие Tandem blum
• Мебельные направляющие MOVENTO blum
• Выдвижные механизмы LEGRABOX
• Мебельные направляющие квадро hettich

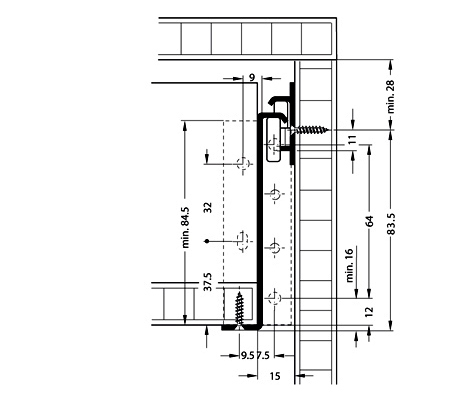

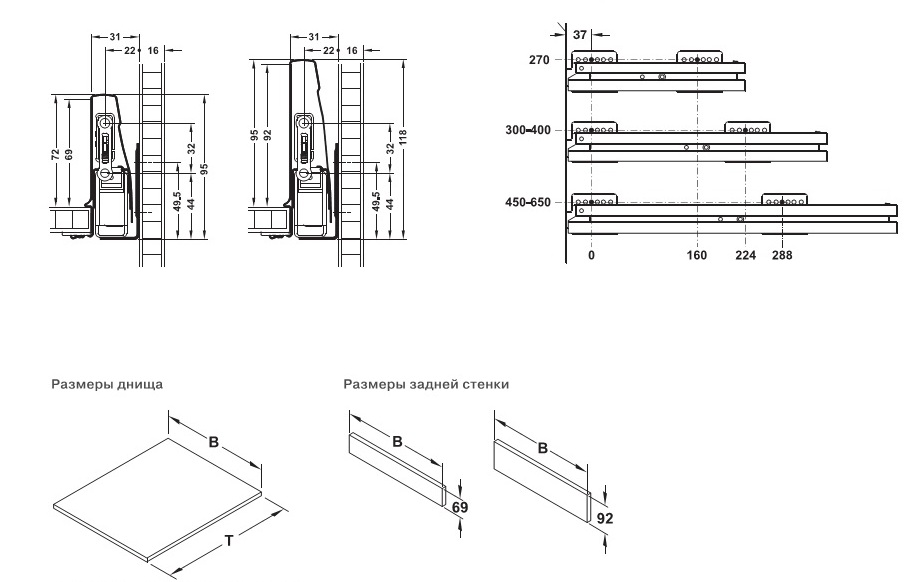

Мебельные направляющие метабокс

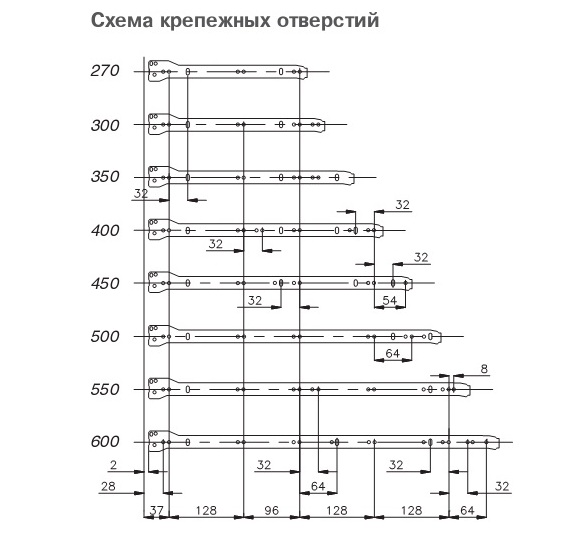

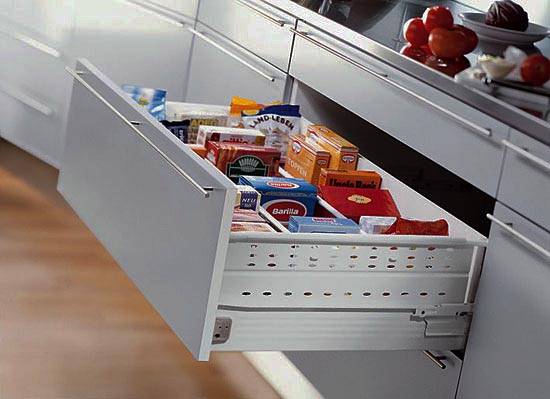

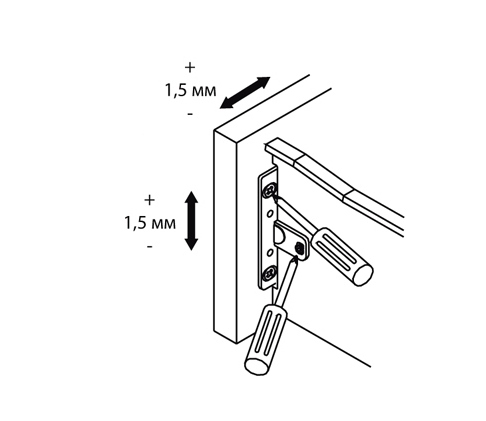

METABOX - Система METABOX – это металлическая система выдвижения для стандартных ящиков и ящиков с высоким фасадом, отличающаяся невысокой ценой и хорошим качеством исполнения и экономичностью. Небольшое число элементов составляющих конструкцию METABOX, делают её простой и надёжной в эксплуатации, а так же легкой при сборке и регулировке. Система METABOX имеет применение на кухне, в ванной комнате или в офисе. Боковины металлические для выдвижного ящика.
Материал:
- сталь.
- Покрытие / цвет: белый, коричневый. Размеры боковин выдвижного ящика:
Высота: 86-150 мм. - Длина: 270-600 мм.
- Что входит в комплект:
1 пара царг;
1 пара корпусных направляющих;
1 комплект креплений для лицевой панели (предварительно смонтирован).

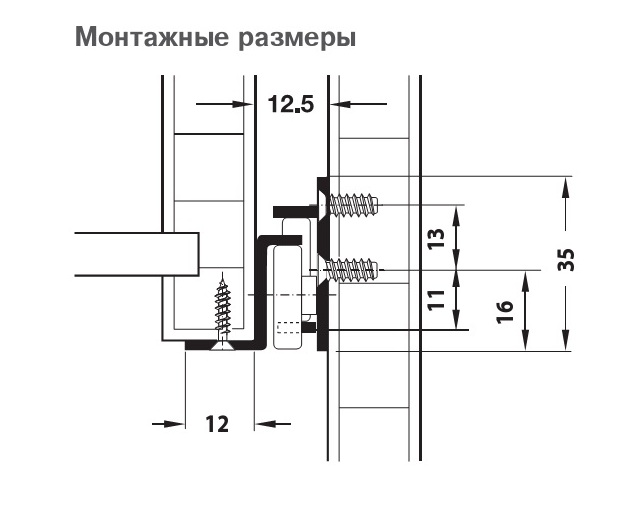

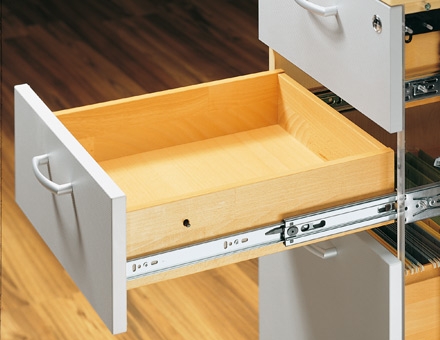

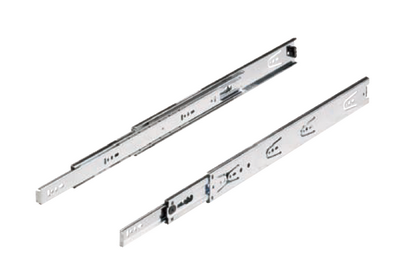

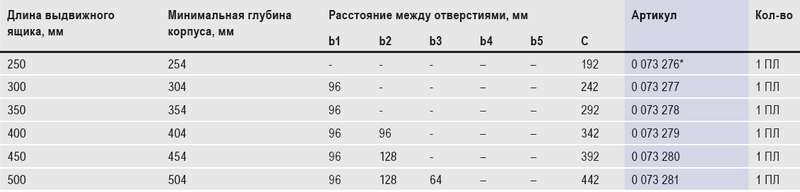

Шариковые мебельные направляющие (телескопические)

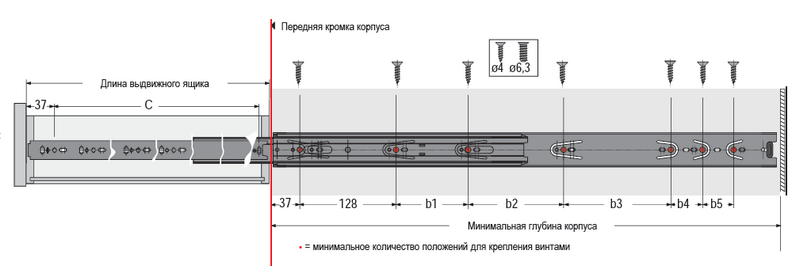

• ШАРИКОВЫЕ мебельные направляющие – имеют большую, по сравнению с роликовыми направляющими, нагрузочную способность лучшие стабилизационные свойства и превосходную плавность хода. Шариковые направляющие еще назавают телескопическими направляющими, потому что их работа напоминает выдвижной телескопический механизм.
- Несущая способность: до 45кг.
- Материал: сталь оцинкованная.
- Длина: 250-700 мм. в сложенном состоянии.
- Боковой монтаж.
- По функциональности могут быть с доводчиком и фиксацией при закрытии.
Роликовые мебельные направляющие
РОЛИКОВЫЕ мебельные направляющие – это хорошо зарекомендовавшая себя технология роликовых направляющих, обеспечивающая длительный срок службы деревянных ящиков. Небольшое количество комплектующих данную систему делает наиболее простой и недорогой из всех существующих систем.
- Материал: сталь.
- Длина: 250-600 мм. в сложенном состоянии.
- Боковой монтаж.
- Покрытие / цвет: белый, коричневый, черный.

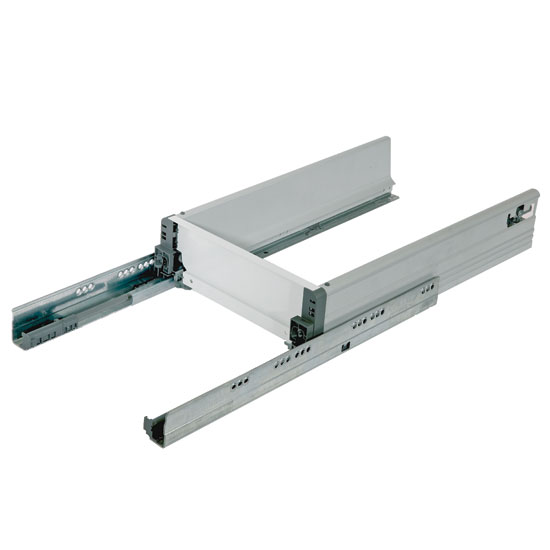

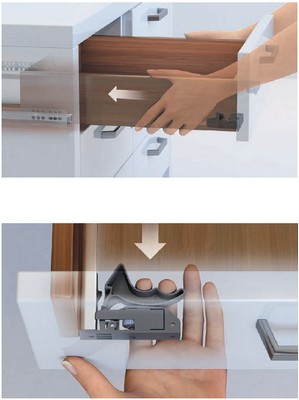

Выдвижные ящики Moovit от hafele
Видеоролик, обзор системы Moovit от hafele
MOOVIT (Hafele - германия)- механизм полного выдвижения с функцией самозадвижения и встроенным амортизатором обладает высокой несущей способностью и, имеет применение в различных мебельных конструкциях.

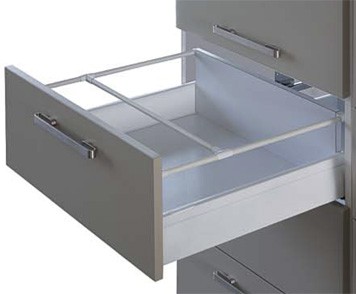

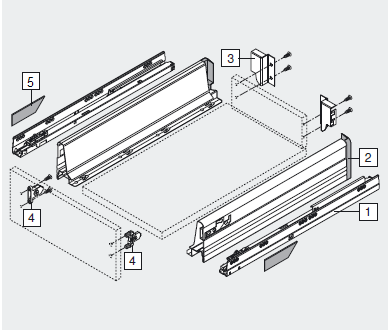

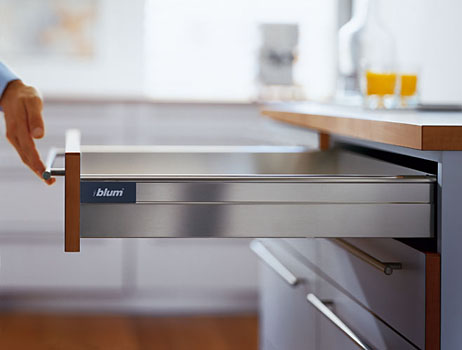

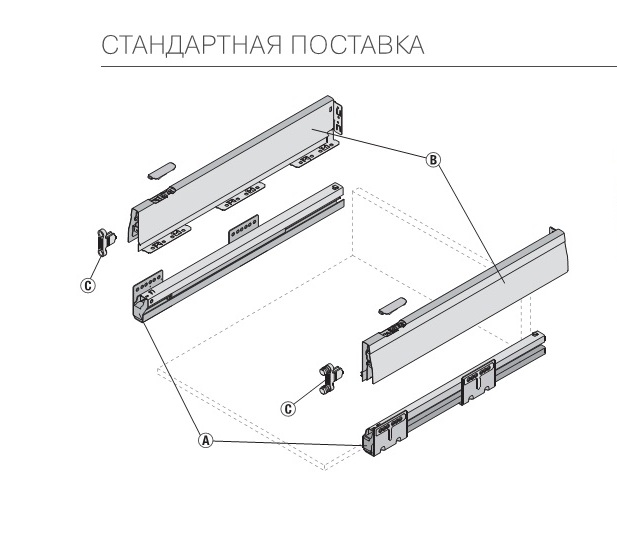

TANDEMBOX - Универсальная система выдвижения TANDEMBOX от компании BLUM служит для создания стандартных и высоких, внешних и внутренних ящиков. Применение встроенных доводчиков BLUMOTION позволяет ящикам закрываться мягко и бесшумно, независимо от того, с каким размахом закрываются ящики или как тяжело они нагружены.
«Диапазон применения» системы выдвижения TANDEMBOX универсален. ТАНДЕМБОКСЫ (TANDEMBOX) незаменимы на кухне, в гардеробах, комодах.
Способ крепления и техническую документацию можно посмотреть по ссылке:
TANDEMBOX формате PDF
Мебельные направляющие тандем блюм

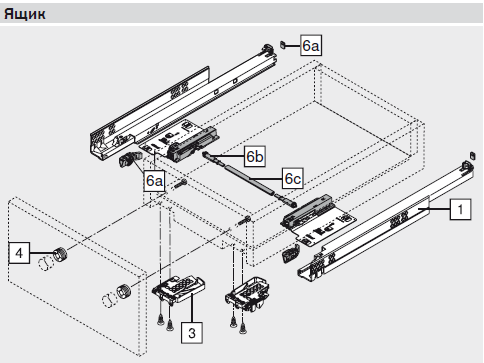

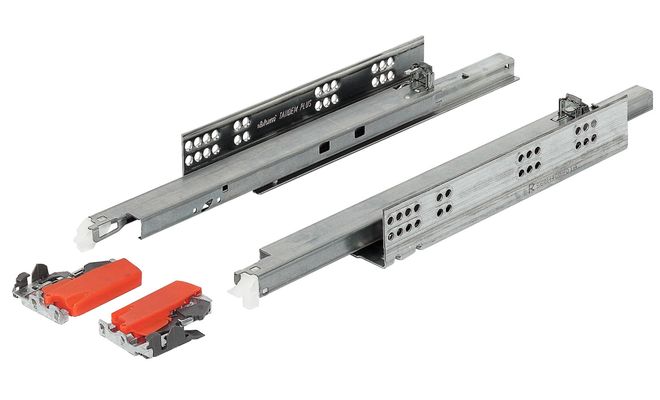

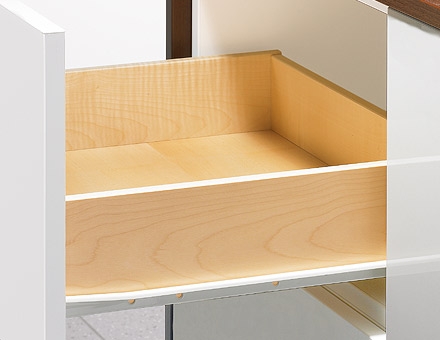

TANDEM - Система выдвижения для ящиков Тандем (Tandem) от компании БЛЮМ (BLUM) - это оптимальное конструкторское решение для деревянных ящиков мебельного комплекса. Она обеспечивает лёгкий и плавный ход ящиков при любой степени нагруженности. Применение TANDEM – на кухне, в гардеробах, комодах. Оптимальное соотношение «цена – качество». Способ крепления и техническую документацию можно посмотреть по ссылке:
Установка TANDEM – система направляющих от BLUMTANDEMBOX PDF

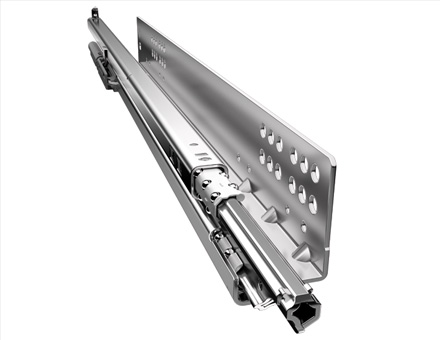

Мебельные направляющие MOVENTO blum

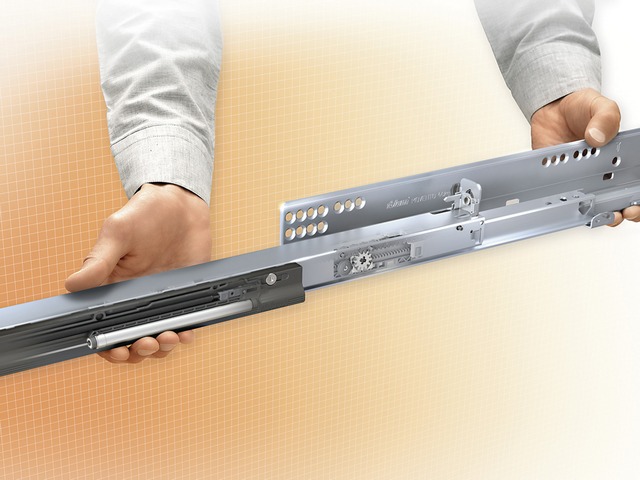

Мовенто - это совершенно новое поколение систем направляющих от Blum, которые сохранили принцип действия и функциональность Tandem. Blumotion и TIP-ON уже встроены в направляющие Мовенто, а также функция полного выдвижения.
Плавняй ход даже тяжело нагруженных ящиков (40 или 60 кг) обеспечивается благодаря полной синхронизации профилей направляющих.
Ассортимент:
- Встроенная регулировка по ширине, высоте и наклону, а также регулировка по глубине опционально
- Встроенный BLUMOTION или TIP-ON
- Полное выдвижение при номинальной длине от 250 до 750 мм, крепление с помощью замков
- Динамическая нагрузка – 40 кг и 60 кг
- Направляющие для крепления ко дну
- Боковой стабилизатор как дополнительная опция
- ORGA-LINE

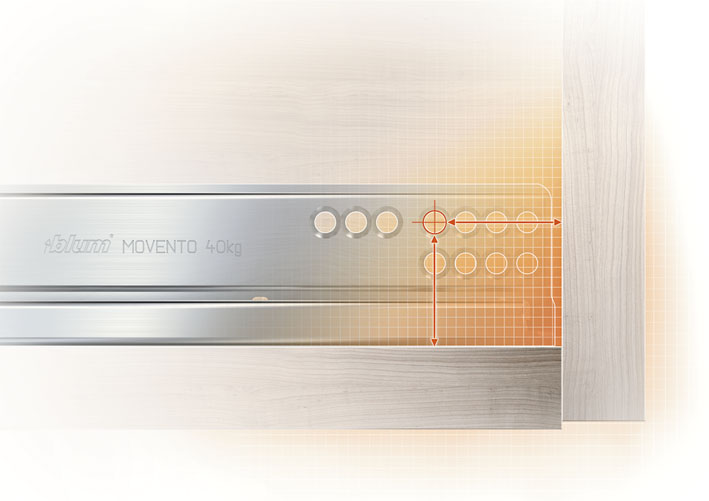

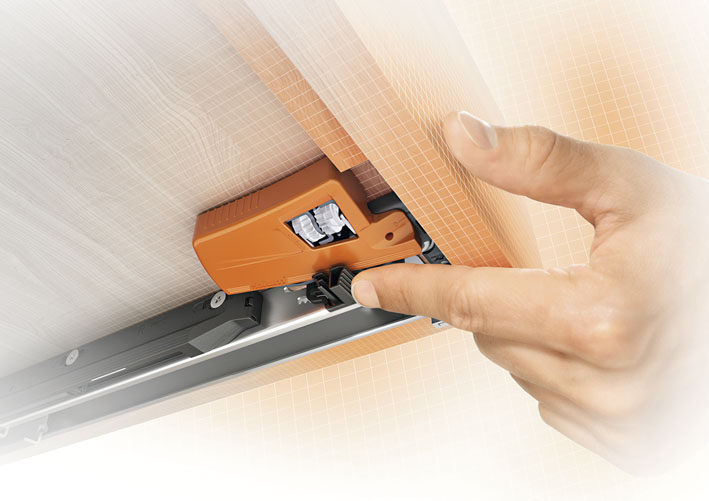

Мебельные направляющие MOVENTO – регулировка по высоте

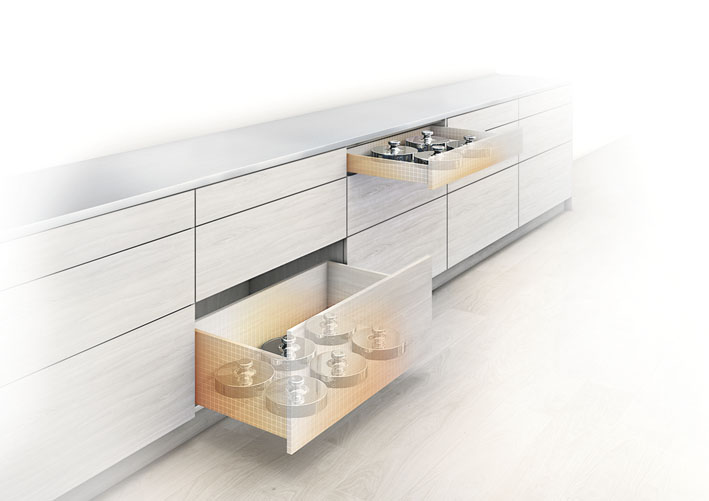

MOVENTO рассчитан на динамическую нагрузку 40 кг и 60 кг

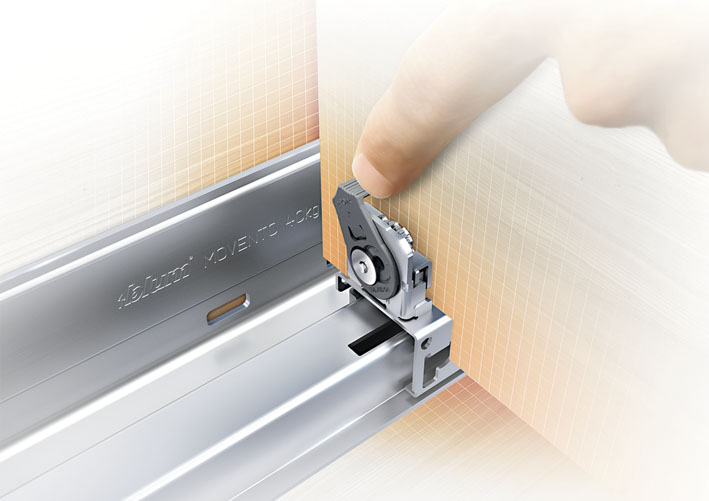

MOVENTO – регулировка наклона

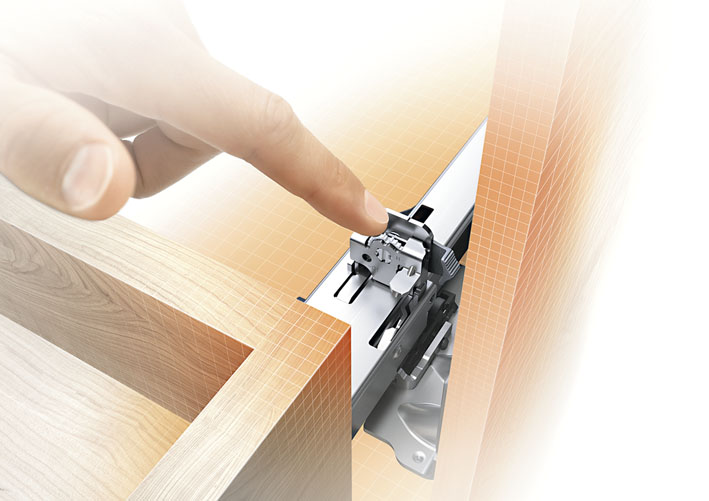

MOVENTO – корректировка смещения продольной оси ящика сзади
Синхронизатор для MOVENTO с TIP-ON – инструкция по монтажу (MA-555)
В этой инструкции представлен монтаж синхронизатора для MOVENTO с TIP-ON. Также показана регулировка фасада по ширине, высоте, наклону и глубине.
Боковой стабилизатор для MOVENTO – инструкция по монтажу (MA-569)
В этом ролике показано новое качество движения направляющих MOVENTO.
Фильм по регулировке MOVENTO/ В этом фильме показана регулировка направляющих MOVENTO по высоте, ширине, наклону и глубине. Также представлена корректировка смещения продольной оси ящика на правой направляющей сзади.
Фильм по монтажу бокового стабилизатора MOVENTO. В этом фильме наглядно показан монтаж бокового стабилизатора MOVENTO.
SERVO-DRIVE uno для напольной мусорной системы – фильм по монтажу
В этом фильме показан монтаж SERVO-DRIVE uno для напольной мусорной системы.
LEGRABOX
Видеоролик. Фильм по монтажу LEGRABOX В этом фильме показаны монтаж фасада, установка ящика и регулировка фасада в трех плоскостях.

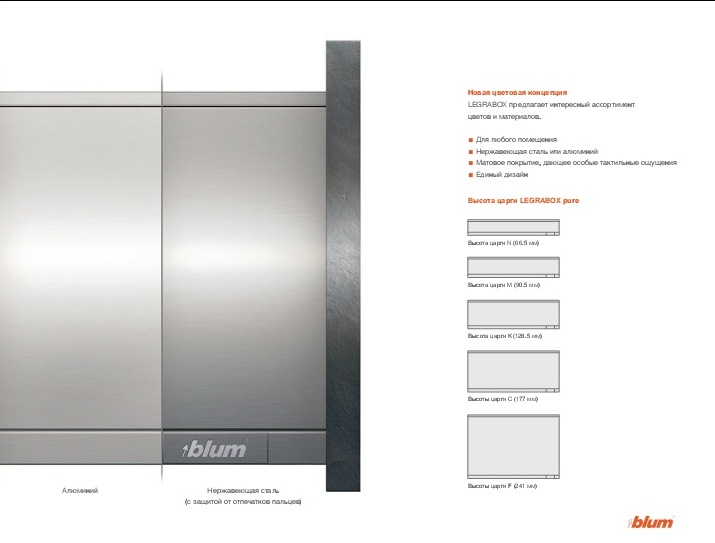

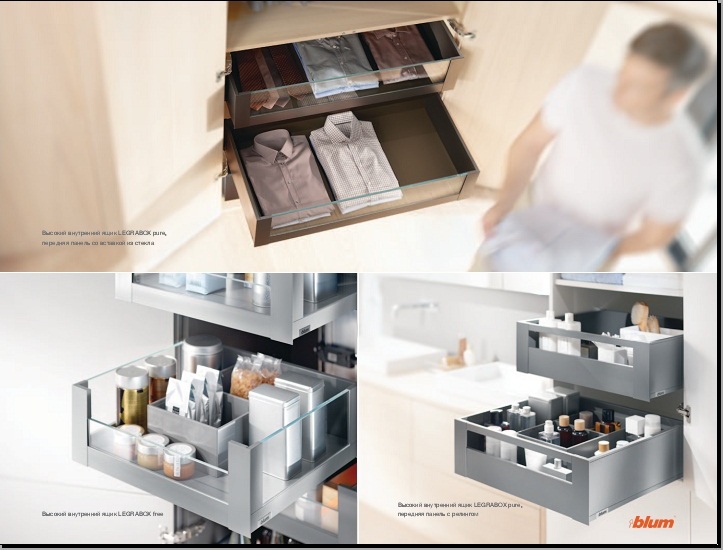

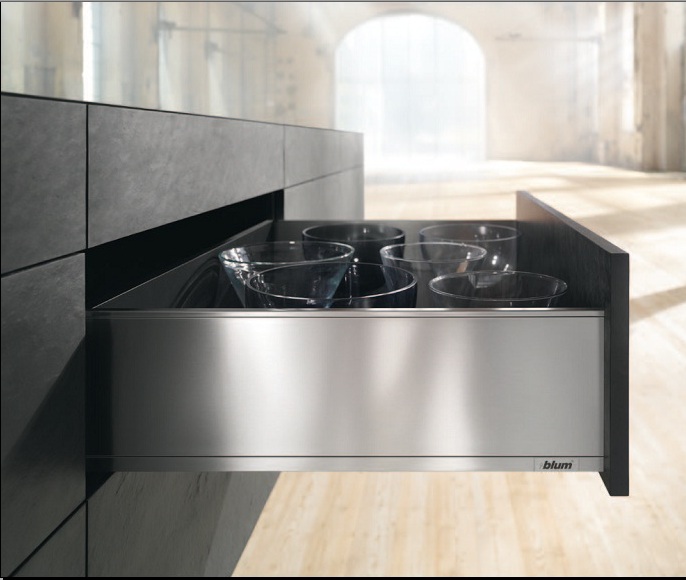

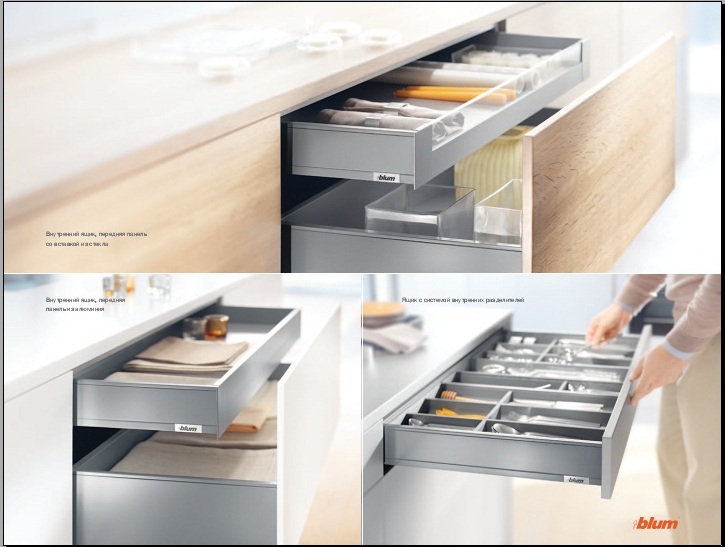

LEGRABOX LEGRABOX pure - это ящик с матовой металлической поверхностью и цельными боковинами. Дополнительная опция для внутренних ящиков - передняя панель со вставкой из стекла, обеспечивающая прекрасный обзор внутреннего пространства. LEGRABOX free позволяет воплотить индивидуальные предпочтения клиентов благодаря большим боковым вставкам из различных материалов. У обоих вариантов есть одна общая черта: четкость линий и строгий дизайн. Технические характеристики ящиков LEGRABOX также делают их совершенно особенными. Новая система направляющих обеспечивает еще более комфортное использование и сочетает в себе строгий дизайн и превосходное качество скольжения. Плавное движение без переходов при открывании и закрывании ящиков LEGRABOX поражает своим совершенством. Мягкое и бесшумное закрывание ящиков обеспечивается системой амортизации BLUMOTION, даже при высокой нагрузке 40 и 70 кг. Благодаря незначительным показателям провисания эта система позволяет размещать ящики у пола, например, в гостиной.
Способ крепления и техническую документацию можно посмотреть по ссылкам:
LEGRABOX pure – инструкция по монтажу.
Мебельные направляющие квадро hettich
Видеоролик обзор системы квадро (quadro) hettich

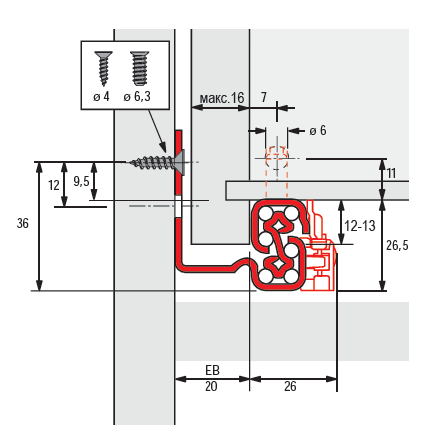

QUADRO Hettich мебельные направляющие – Cистема Quadro от Hettich - высокотехнологичная система открывания ящиков скрытого монтажа. В основе системы Quadro лежит принцип шарикоподшипника. Посредством четырех независимых ряда стальных шариков внутри стальных профилей и обеспечивается плавное и бесшумное скольжение ящиков. Также система Quadro комплектуется механизмом плавного довода при закрытии ящика. По способу исполнения:
направляющие квадро (Quadro) полного выдвижения с амортизатором,
направляющие квадро (Quadro) частичного выдвижения с амортизатором, Материал: сталь оцинкованная.
Длина: 300-550 мм..
Способ крепления и техническую документацию можно посмотреть по ссылкам:
Каталог "HETTICH" в формате PDF.
