Комплект чертежей для изготовления мебели своими руками - кухня.
Габариты (ширина х глубина х высота) в мм.: согласно конструкторских чертежей.
- Заготовки - дсп 18мм. ;
- Фурнитура - минификс, конфирмат. ;
- Материал: - ДСП18 ;
- Кромка: - ПВХ;
- Спецификация: - PDF;
- Чертежи: - PDF;
- Эскизы: - PDF;
- Файл проекта в формате .wdm (woody2.0) - ViyarPro.
Проект изготовлен в WOODY 2.03.41

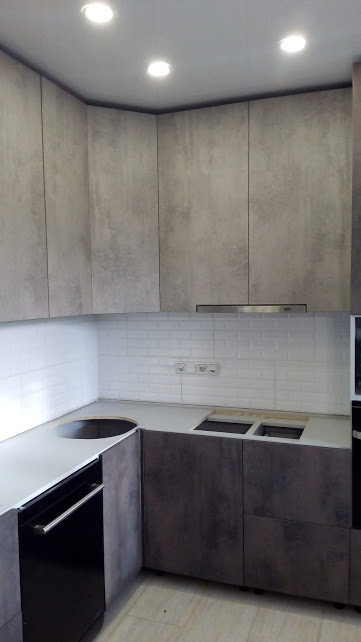

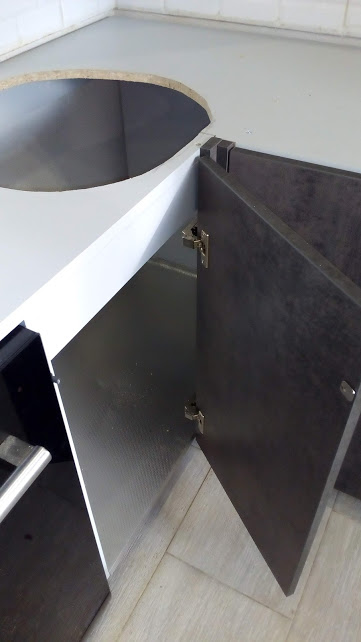

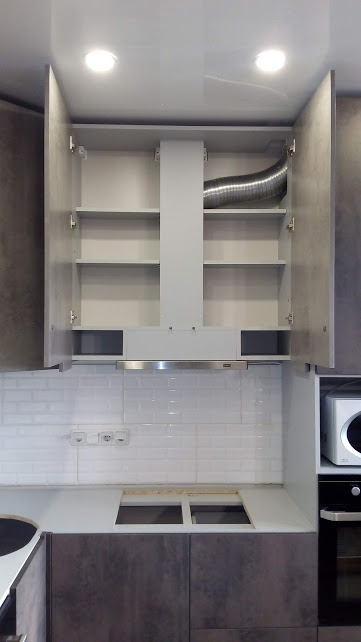

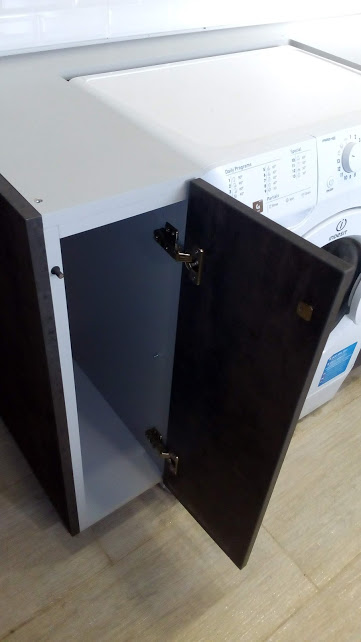

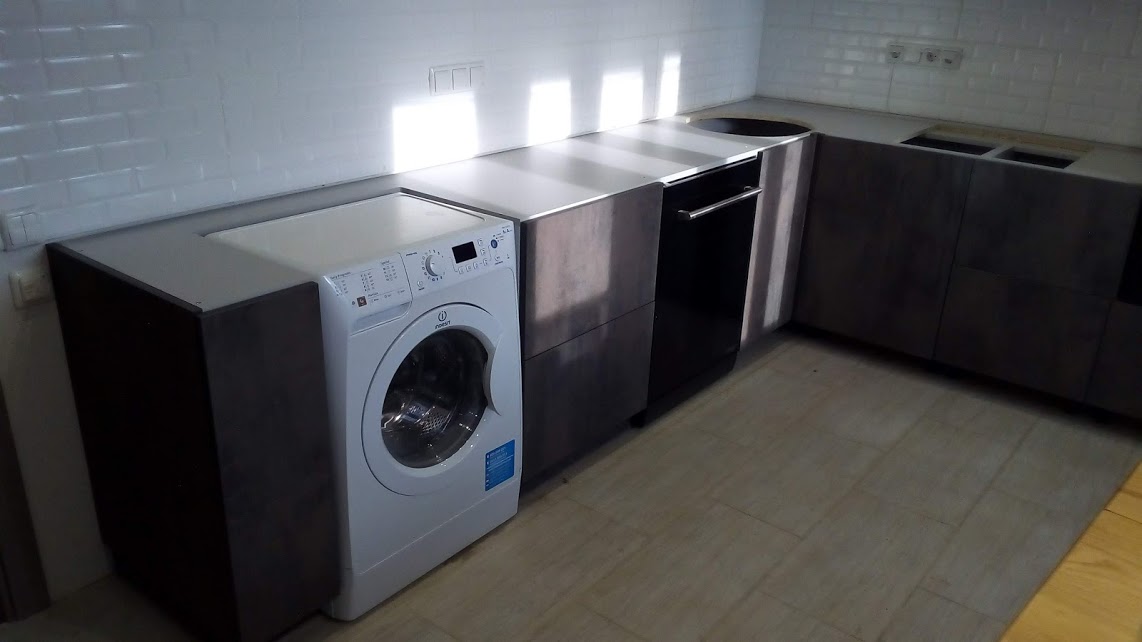

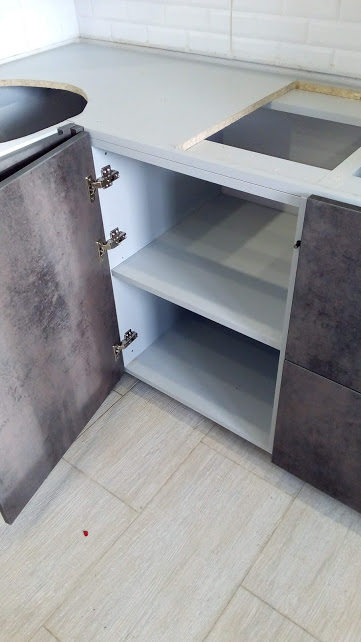

Специфика проекта: как и любая кухня - данная имеет специфические моменты - подключение газа, воды, канализации. В проекте кухни предусмотрена столешница из нат. гранита. На нижние модули сверху уложена цельная плита дсп18, чтобы распределить нагрузку равномерно - следовательно фасады нижних модулей имеют высоту на 20мм. выше крышки модулей. Фасады верхних модулей также имеют высоту на 20 мм. ниже дна, что позволяет открывать без ручек.

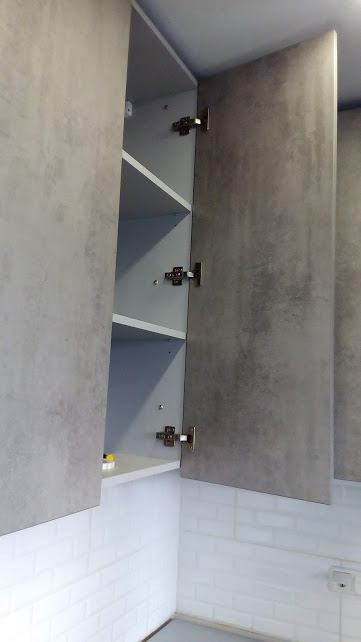

В проекте реализован комбинированый подход к открыванию дверок. Открытие двери без ручек - низ система P2O, верх - открыте на себя: снизу за край фасада. Такая реализация позволяет верхним модулям закрываться плавно с доводом.

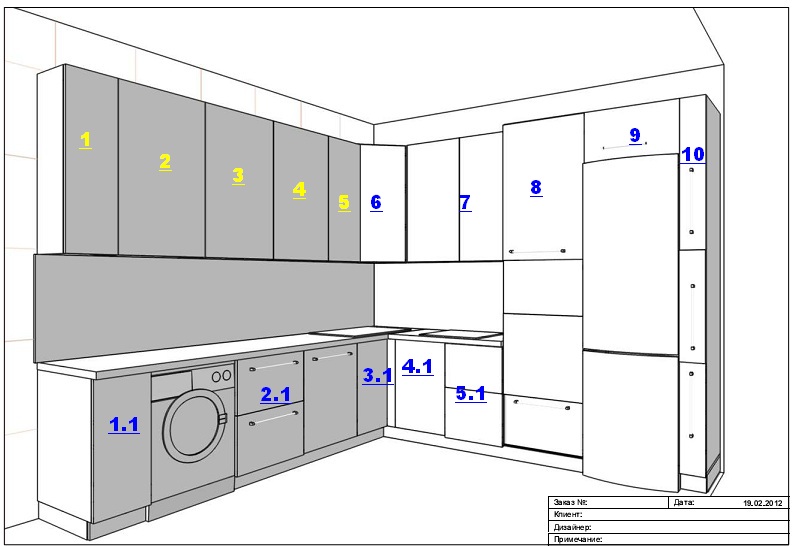

В данном проекте есть нестандартные модули: 1,1; 2,1; 3,1; 4,1; 5,1 - в этих модулях фасад выше модуля.
Данный проект может быть изготовлен на оборудовании ЧПУ в компании Вияр - для этого просто загрузите файл с расширением .project в конструктор заказов https://viyar.ua/designers/ и оформите заказ у менеджера, при этом можете выбрать свой материал и кромку, но обязательно учитывать заданные параметры.
Для изготовления самостоятельно - необходимо скачать материал по ссылке ниже, внимательно изучить.
